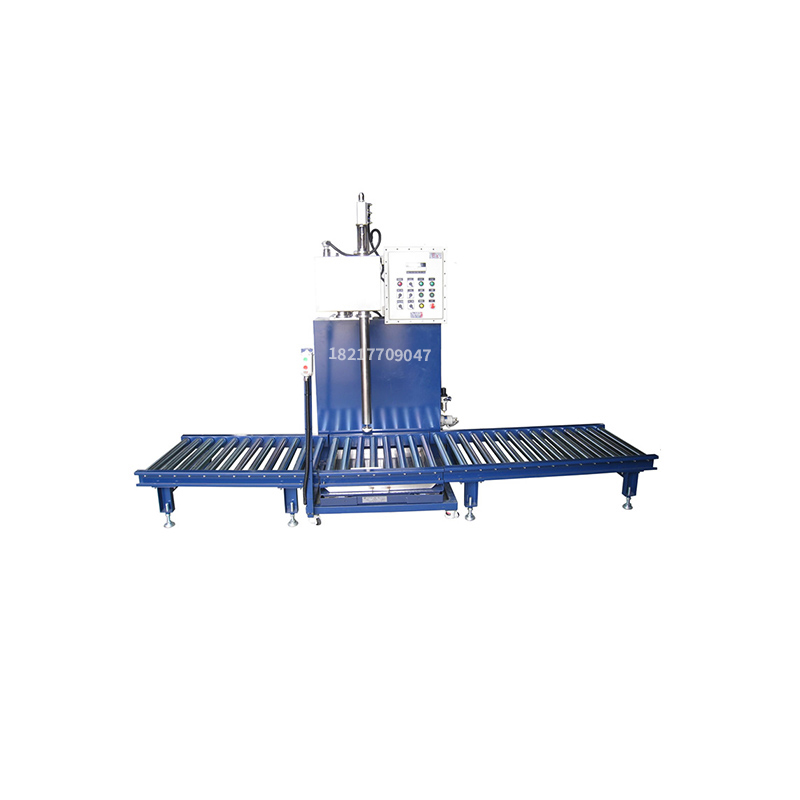

日化液體灌裝機 200千克清洗劑液體灌裝機的參數：
灌裝范圍:60-200（Kg/桶）
灌裝精度:0.1%
產 量:50~120次/小時
電 源:AC220V+10%，頻率50Hz，功率500w
使用氣壓:0.4-0.6Mpa，耗量10m3/h，中8快裝氣管接駁
進 料 口:DN40，(物料進口壓力<0.6Mpa)
與物料接觸部分材料為304不銹鋼，其余為304不銹鋼和和碳鋼
特 點:計量準確，操作維護簡單。
外形尺寸:5000*950*1700mm 電子秤平臺高度: 400mm
設備重量:200KG
包裝尺寸:1500*1200*2000mm
日化液體灌裝機 200千克清洗劑液體灌裝機的特點：
1. 手/自動可選擇。
2. 采用進口稱重元件 。
3. 快捷鍵參數設置 。
4. 儲存配方數據多達10組。
5. 快/慢兩速加料，加料速度可調。
6. 防撞桶設置，灌槍下降時撞到容器頂部，自動抬起灌槍。
7. 提前量自動修正，使下一桶更接近設定值。
8. 灌槍部分采用直線導軌，移動更輕松、快捷。
9. 鎖緊裝置，減少灌裝時晃動引起的誤差。
10. 稱重超差報警及故障自診斷。
11. 自動判斷皮重范圍和去皮，解決容器重量不同對精度的影響。
12.與物料接觸部采用316不銹鋼，其它為304不銹鋼、碳鋼、灌槍堵頭采用聚四氟乙烯防腐材質。
13. 自動統計灌裝桶數，灌裝總重量 。
14. 防爆配置 可在危險區域使用（選配）。
15. 自動松/緊蓋機（選配）。
16. 保溫加熱裝置（選配）。
17. 標準預留RS232/485接口，選配DP、MUDBUS總線，方便計算機數據管理。
日化液體灌裝機 200千克清洗劑液體灌裝機設備使用：
■ 設備自動將空桶輸送到灌裝區進行灌裝,灌裝結束后,動力滾筒自動將滿桶輸送到上蓋區上蓋壓蓋,后端可配置自動貼標機,自動碼垛機,前端空桶區亦可配置自動分桶機
